如果你在2026年购买一部旗舰手机，销售人员最有可能向你推销的卖点是什么？五年前，答案是"像素数量"和"充电速度"；三年前，答案是"刷新率"和"散热面积"；而今天，越来越多的情况下，答案是"这款手机有独立的AI芯片，可以本地运行70亿参数的大模型"。

端侧AI（Edge AI），即在智能终端本地运行人工智能推理、而不依赖云端服务器的技术路线，在2026年已经从"概念"变成"消费者可感知的实际体验"。你的手机能够本地完成实时语音翻译、本地生成AI图像、本地总结长文档——这些功能在三年前还需要把数据传到云端，等待数秒甚至数十秒，而现在，一切都在设备内部完成，延迟低于200毫秒，完全不需要网络连接。

这场端侧AI的革命，核心驱动力是一颗颗隐藏在手机主板上的神经网络处理单元（NPU，Neural Processing Unit）。而2026年，端侧AI芯片的竞争格局正在发生深刻变化——这篇文章将为你深度拆解这场"看不见的芯片战争"。

一、为什么端侧AI突然"火了"？三大技术驱动力

要理解端侧AI芯片的竞争，首先要回答一个问题：为什么AI推理要从云端"下沉"到终端？

从技术经济学的角度，有三个驱动力正在同时起作用：

驱动力一：隐私法规的全球收紧。欧盟AI法案（EU AI Act）于2026年全面生效，其中一项核心规定是：涉及个人敏感数据的AI处理，必须尽可能在本地完成，除非用户明确授权上传云端。这意味着，任何想要在欧盟市场销售AI功能消费电子产品的厂商，都必须具备端侧AI能力。这不仅仅是"可选项"，而是"准入门槛"。

驱动力二：大模型"瘦身"技术的突破。2023年，一个可用的对话大模型至少需要700亿参数，无法在手机上运行。而2026年，通过知识蒸馏（Knowledge Distillation）、量化（Quantization，特别是4-bit和2-bit量化）、以及稀疏化（Pruning）等技术，一个70亿参数的高质量大模型，已经可以在约4GB内存中流畅运行——这恰好是主流旗舰手机可用内存（12-16GB）的一小部分。技术突破让"不可能"变成了"标准配置"。

驱动力三：云端推理成本的持续压力。对于AI服务提供商来说，每一次用户调用云端AI，都要消耗服务器算力，这些都是真金白银的成本。如果一个功能的调用频率很高（比如输入法AI续写、实时语音翻译），把这些推理"下沉"到用户设备上运行，可以节省巨额的云端算力开支。以某主流输入法APP为例，其AI续写功能在启用端侧推理后，云端算力成本下降了约76%——这是一个令所有AI服务商羡慕的数字。



二、四大阵营的端侧AI芯片技术路线深度对比

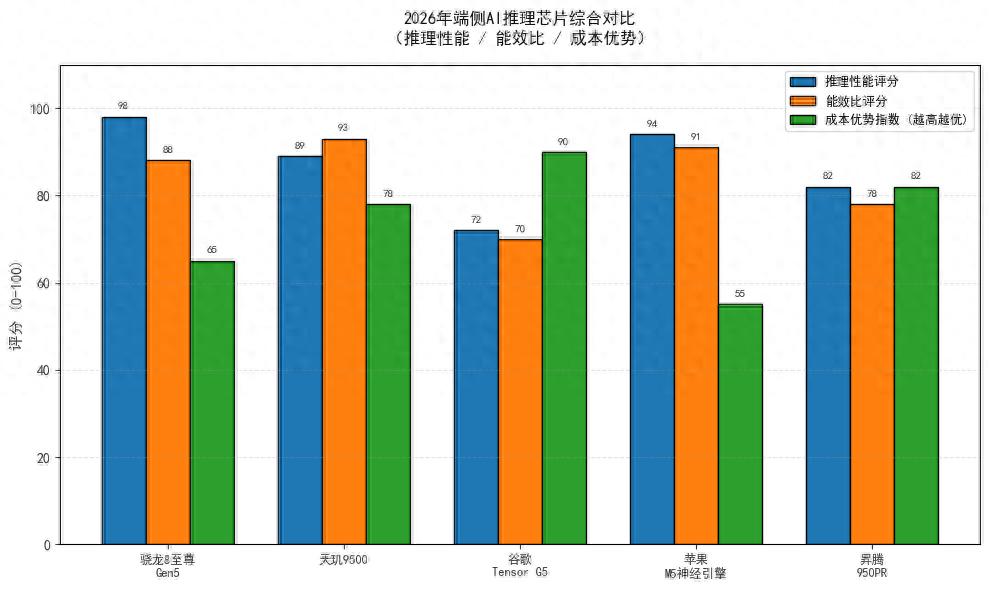

2026年的端侧AI芯片市场，形成了四大阵营的竞争格局。它们分别是：高通骁龙阵营、联发科天玑阵营、谷歌Tensor阵营、苹果阵营。下面我们从技术路线、性能指标、能效比和生态成熟度四个维度，逐一分析。

阵营一：高通骁龙 8 至尊版 Gen 5（Snapdragon 8 Elite Gen 5）
高通在2025年底发布的骁龙8E Gen5，是目前Android阵营端侧AI算力的标杆。其Hexagon NPU在INT8精度下提供约145 TOPS（万亿次运算/秒）的AI推理性能。更重要的是，高通在软件栈上做了大量工作——骁龙AI Stack（包括Qualcomm AI Engine Direct SDK）让开发者可以相对轻松地将训练好的模型部署到骁龙平台。根据AnandTech的测评数据，骁龙8E Gen5在运行70亿参数模型时，生成速度达到约52 token/秒——这个速度已经能够提供"无感知延迟"的对话体验。不过，高通的方案也有明显短板：能效比。在持续高负载AI推理时，骁龙8E Gen5的功耗约为8-9W，这对手机的散热系统提出了不小挑战。

阵营二：联发科天玑 9500（Dimensity 9500）
天玑9500在2025年第四季度发布，其最大的技术亮点是率先在移动端引入了"全大核"设计理念——其NPU架构不再区分"大核"和"小核"，而是让所有AI计算单元都具备完整性能，通过动态电压频率调整（DVFS）来实现能效优化。根据联发科官方数据，天玑9500的NPU在INT8精度下提供约128 TOPS的推理性能，略低于骁龙8E Gen5，但能效比提升了约18%。在安兔兔2026年5月的跑分榜上，搭载天玑9500的机型仅有vivo X300 Pro+一款上榜——这意味着联发科在旗舰市场的"存在感"仍然明显弱于高通。但值得注意的是，天玑9500在中端市场（2500-3500元价位段）的渗透率正在快速提升，这为其构建了坚实的出货量变基。

阵营三：谷歌 Tensor G5
谷歌的Tensor系列芯片，走的是一条完全不同的技术路线——不追求峰值算力，而追求"最适合谷歌AI模型"的专用架构。Tensor G5（搭载于Pixel 10系列）的NPU算力在INT8精度下约为78 TOPS，纸面数据明显低于骁龙和天玑。但谷歌的优势在于：Tensor G5的NPU是为Gemini Nano模型量身定制的——从内存带宽分配、算子优化、到量化方案，都是围绕Gemini Nano的架构特点设计的。这带来的结果是：在运行Gemini Nano时，Tensor G5的实际用户体验（延迟、发热、耗电）反而优于纸面算力更高的竞品。这提醒整个行业一个重要的道理：在AI时代，"通用算力"的重要性正在下降，"针对特定模型的专用优化"才是真正的竞争壁垒。

阵营四：苹果 M5 神经引擎（Apple Neural Engine in M5）
苹果从未公开披露其Neural Engine的具体TOPS数值（这种"不透明"本身就是一种营销策略），但根据第三方拆解和基准测试推算，M5系列芯片（包括A19 Pro和M5）的Neural Engine在INT8精度下提供约62 TOPS的算力——纸面数据甚至低于中高端Android阵营。但苹果的真正优势在于软硬件一体化的极致优化：Core ML框架、神经引擎的专用电路设计、以及iOS/macOS系统级的资源调度，让苹果设备在实际AI应用中的表现，往往优于纸面算力更高的Android设备。以"本地运行70亿参数模型"为例，iPhone 16 Pro（A18 Pro芯片）的生成速度约为38 token/秒，而搭载骁龙8E Gen5的Android旗舰约为52 token/秒——但iPhone的发热控制明显更好，持续性能衰减更小。

三、端侧AI芯片的技术瓶颈：存储墙与能效墙

在描述了竞争格局之后，我们需要正视一个技术问题：端侧AI芯片的性能提升，正在面临两个根本性瓶颈。

瓶颈一：存储墙（Memory Wall）。如前文所述，AI推理的核心瓶颈往往不是算力本身，而是"参数从内存加载到计算单元"的速度。在移动终端上，由于功耗和体积限制，不可能搭载数据中心级别的HBM（高带宽内存）。目前主流旗舰手机使用的是LPDDR6内存，带宽约为85 GB/s——这仅为Vera Rubin GPU（14 TB/s）的约0.6%。这意味着，即使NPU的算力再强，也会因为"吃不饱数据"而无法充分发挥。行业目前的应对方案是模型量化（将32位浮点数压缩为4位或2位整数）和稀疏化（跳过模型中不重要的连接，减少计算量），但这些方案都会带来一定的精度损失。

瓶颈二：能效墙（Power Wall）。移动终端依靠电池供电，而AI推理是典型的高能耗任务。根据实测数据，持续运行端侧AI推理（如实时语音翻译）会让手机续航缩短约25-35%。这还没有考虑发热导致的性能降频问题。行业目前的应对方案是异构计算（让NPU、GPU、CPU协同工作，根据任务特点动态分配）和离线预处理（提前在充电时完成部分计算，使用时直接调用缓存结果），但这些方案都有明显的应用场景限制。

独家观点：我认为，端侧AI芯片的下一个技术突破点，将来自于存内计算（Processing-in-Memory, PIM）架构的商业化。PIM的核心理念是"让计算发生在存储单元内部"，从而彻底消除"存储墙"问题。目前，三星、海力士、以及中国的长鑫存储都在这一方向上投入研发，但商用化仍需2-3年时间。谁能率先将PIM技术引入移动终端，谁就能在下一代端侧AI芯片竞争中占据制高点。

四、端侧AI芯片的未来：专用化 vs 通用化的最终对决

在文章的结尾，我想讨论一个更具前瞻性的问题：端侧AI芯片的未来，究竟是走向"高度专用化"（为特定模型定制硬件），还是"高度通用化"（用一套硬件适配所有模型）？

目前，这两派路线都有各自的拥护者。谷歌Tensor代表的是"专用化"路线——我的芯片就是为我的AI模型优化的，你用其他模型可能效率就没那么高，但只要你用我的AI服务，体验就是最好的。苹果也在悄然走这条路线——Core ML的很多算子优化，都是针对苹果自研模型（如设备上运行的Siri NLP模型）定制的。

而高通和联发科代表的是"通用化"路线——我的NPU要尽可能适配所有主流AI框架和模型架构，因为我的客户（手机厂商）需要使用各种不同的AI解决方案。这条路线的优势是灵活性高，劣势是"样样通，样样松"——在特定模型上的表现，可能不如专用化芯片。
